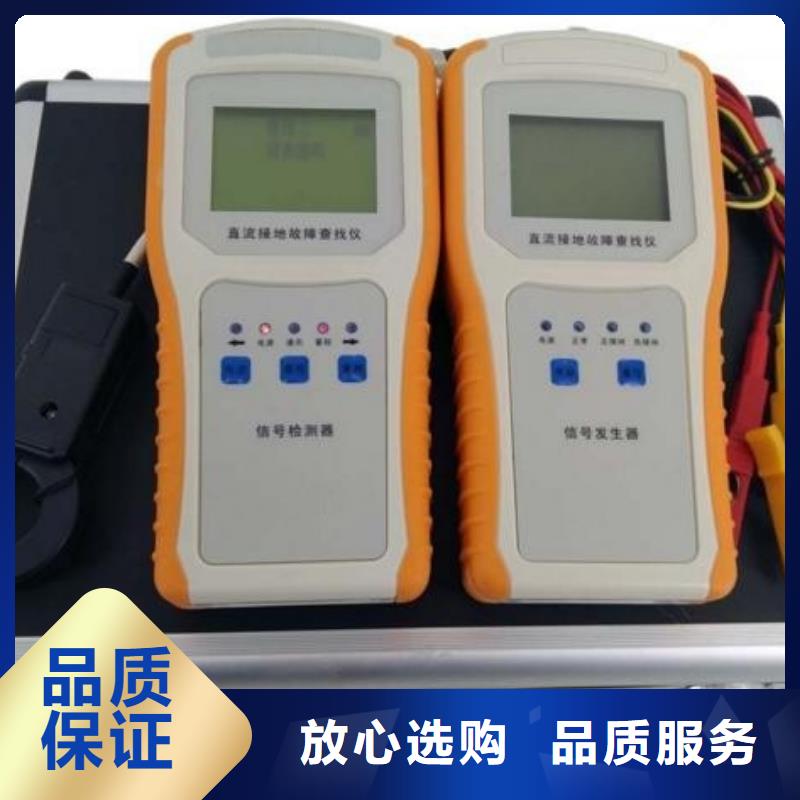

安徽淮北直流系统接地故障定位仪信号发生器与检测器不受距离限制在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。3.7 运行、可靠信号发生器是需要接入直流系统之中的，这就对设备的性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA 的信号电流，且功率小于0.2W，适用于各类直流系统，对直流系统的运行、可靠运行提供了保障。四、装置主要技术指标4.1 可检测接地电阻范围　系统电压为220V时：　0 -500KΩ系统电压为110V时：　0 -250KΩ系统电压为48V时：　 0 -50KΩ系统电压为24V时：　 0 -10KΩ4.2 检测信号功率 ≤ 0.2W(信号发生器输出功率)?输出信号频率：2.5Hz4.3 抗对地分布电容值：对地电容单支路≤8uF，系统对地总电容≤100uF；4.4 适用直流系统电压：220V±10％，110V±10％，48V±10％，24V±10％，或用户提出其它电压等级；4.5环境温度：-35℃～＋55℃；4.6 相对湿度：≤95％ 4.7总质量：2.8kg 4.8 外形尺寸（铝合金包装箱）：460x240x120（mm）五、使用方法5.1 将信号发生器接入直流系统：信号发生器的信号连线，红夹接正母线，黑夹接负母线，黄夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。5.2 按不同电压等级自适应输出信号：信号发生器自适应不同电压等级的直流系统，系统无接地故障时，“正常”指示灯亮。液晶显示屏显示接入直流系统电压、正对地电压、负对地电压。系统有接地故障时，信号发生器自动判断接地极性，如果系统正接地，信号发生器“正接地”指示灯亮，在向系统输出信号的同时，“正接地”指示灯闪烁。如果系统负接地，“负接地”指示灯亮，在向系统输出信号的同时，“负接地”指示灯闪烁。同时液晶显示屏显示系统正对地电压、负对地电压、系统对地绝缘总阻抗。

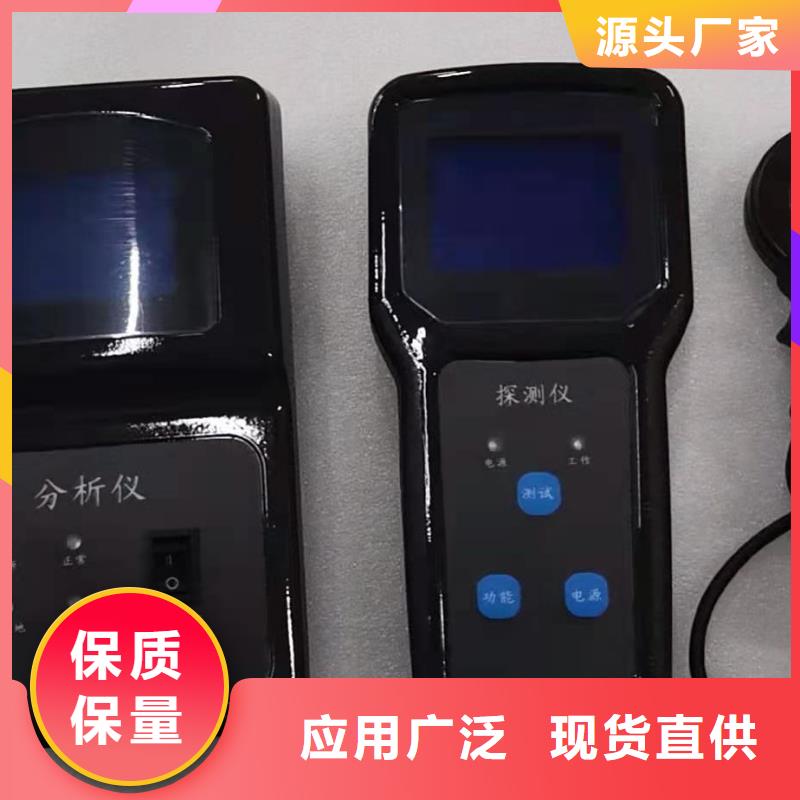

安徽淮北直流系统接地故障定位仪工作原理便携式直流接地故障查找仪的基本原理是利用接地点的漏电流信号，当直流系统中某条馈线回路发生绝缘异常后，该支路中对地绝缘阻抗中即会产生与阻值大小相关的漏电流大小，如下图示：基本原理图示由上图可以看出，当负极发生对地阻抗为Rx的绝缘异常之后，A（给负载RL供电的正负电源线电流大小矢量和）处电流大小为：；便携式直流接地故障查找仪通过对系统对地电压及各支路漏电流大小进行分析，从而判断系统的绝缘状况及支路的绝缘故障点。当在接地点上方检测时，会给出绝缘故障信号；当在接地点下方检测时，会给出绝缘正常信号，从而实现接地故障点的定位。便携式直流接地故障查找仪由“分析仪”与“探测仪”两部分组成，使用时，将直流系统绝缘分析仪电源线按标示接入被测直流系统母线的正极，负极与地线上，开启电源后，分析仪即会对直流系统的绝缘情况进行分析，并将直流系统正对地电压，负对地电压，接地阻抗等参数显示在仪器液晶屏上，如果检测到系统有绝缘异常的情况，用户可以使用探测仪进行接地点的定位。分析仪与探测仪之间可通过无线模块进行数据通信，探测仪配有高分辨率的采集器，实现对被测支路漏电流大小的检测，同时，其通过无线模块读取绝缘分析仪传送的对地电压信号，通过该电压与电流值实现对被测支路绝缘阻抗的检测。
